公路施工测量坐标计算系统是一款功能强大的公路坐标测量工具，主要为公路新线、公路增建二线、公路互通、铁路新线、铁路复线、铁路电气化改造等工程的施工复测、施工放样、平面线形图绘制、设计图纸复核等而设计。系统分为全线综合测设、积木法坐标计算、交点法坐标计算、互通式立体交叉、纵断面高程计算、放样辅助计算、交会定点计算、导线平差计算、水准平差计算、路基土石方计算十大模块。
功能介绍
积木法坐标计算、交点法坐标计算、互通式立体交叉、纵断面高程计算、放样辅助计算、交会定点计算、附闭合导线严密平差及近似平差、坐标转换、路基土石方计算、报表设计等。漂亮的AutoCad输出功能, 可以将原始数据发送到AutoCad，生成.dwg文件，生成的AutoCad平面线位图包含百米桩、公里桩、起讫桩号及主点标志(如ZY、YZ、ZH、HY、YH、HZ、YY、GQ)等，生成的图形坐标系为大地坐标系，图形按大地坐标系绘制，系统提供了“世界坐标系→大地坐标系”、“大地坐标系→世界坐标系”间的转换，系统支持整座互通N个匝道的绘图及AutoCad输出，可用于投标平面图及施工平面图的布置。完整的打印预览及报表生成功能，在预览页面可将报表保存为EXCEL形式或网页形式。报表中的“单位、制表、复核”等参数在系统菜单栏的“报表设置”项中设置。对于“逐桩坐标报表”有两种选择，根据需要可选择全部打印或只打印中桩桩号、坐标及方位角，请在菜单栏的“报表设置”项中设置。
坐标计算时，可计算任意角度的边桩，边桩连线与中点切线右夹角默认为90°(在“右桩夹角(dms)”栏内不填写数据时),如边桩夹角为35°15′25.5″，应在“右桩夹角(dms)”栏内填入35.15255。同时系统在加桩时可一次计算多个边桩，桩间米数为自动计算时桩的间距，支持“桩间米数”与“加桩桩号”同时输入计算，逐桩计算时系统会将各主点坐标一并输出，支持多个“加桩桩号”一次输入计算，如进行单独加桩计算时可删掉桩间米数，仅输出加桩结果，填写如下图：

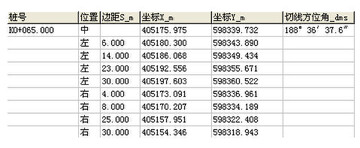

如上图填写可一次计算出20m倍数的中桩及K0+65、K0+126、K0+248、K0+397处6m、14m、23m、30m处左边桩及4m、8m、25m、30m处右边桩，其中右边桩与切线夹角为35°15′25.5″，计算结果如下图：

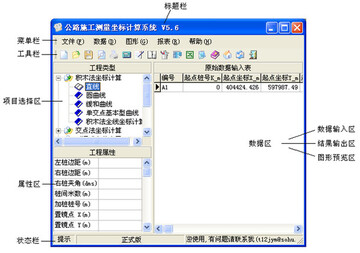

界面说明
