生存战争 电路图文教程详细讲解

在《生存战争》中电路的使用是游戏的精髓，如何使用电路达成目的，成为了玩家思考的问题。下面给大家带来生存战争电路图文教程，希望对大家有所帮助。

电路教程攻略

首先是电路的基本思想，也就是我们在做电路时必须要知道的。电路一共有两种状态，有信号输出的状态我们计为1。无信号输出的状态计为0。电路中只有这两种状态，所以在做电路之前一定要了解，而这种信号输出态有点像电脑使用的二进制计数。

然后是电路使用的最基本元件，电线，电线作为传导电信号的工具，是在电路中应用最多也是最简单的一项，它不会自己作出任何信号输出或改变，只是传递，但也是最重要的一项，没有电线就没办法作出很多电路作品

基 础电路板讲解：首先是最简单也最实用的D版，D版的作用是将输入它电信号延迟然后再输出，两个D版串联的延迟大约为一秒，可以用它来做计时器，但是更多D 版如果连在一起，并不是量性增长，而是几何增长的次数，也就是说当你用两个D版连在一起是延迟1秒，而四个D版直接连在一起远远超过两秒，要达到两秒的延 迟就要在D版中间增加一个电线（也可以是其他电路元件甚至一个电路）。D版还有一个重要作用就是用一些D版间接接在一起（如电梯中对D版的应用）可以达到 对途中的接收源一个个进行几乎无缝输出（一个接一个，而不是一起输出）

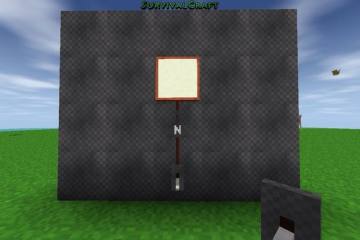

接 下来是N版。它的作用是输出一个与它接收到的信号相反的信号，也就是当你对N版输入1信号时，N版输出的是0信号，输入0信号时输出1信号。但N版本身不 能被视作电源，虽然你用N版直接接入电灯可以做到让灯亮，但实际上是因为N版没有收到信号，也就可以视为对N的输入信号为0的状态，N版输出的信号就是 1，灯收到的信号就是1，所以灯会亮。N版可以搭配感光电阻来产生在晚上输出信号（也就是在晚上自动打开电灯）也可以用于很多家具中灯具的制作

然 后我们说说A版，A版的信号输出是当A版两边都1的信号时，A版输出的信号才是1，但当两边的信号都是0或者一边是0一边是1时，它输出的信号都是0，简 而言之就是你想让A版输出就必须打开连着它的两个开关。A版可以用于制作闯关中，利用多个A版达到游戏者需要打开多个开关才能进入最后的关卡的效果。

接下来是O版，O版的输出条件很容易，也就是说无论你是在O版的那一边输出信号，或者是两边同时输出信号，O版总是有信号的输出。利用O版我们可以作出有多个开关控制的电路

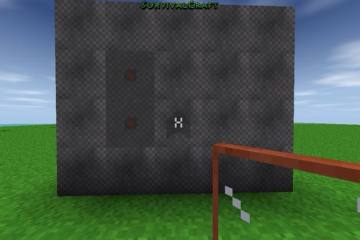

O 版下来就是X版，说实话这是我个人最喜欢的电路板，因为它有很多的应用。先说说它的输出条件吧，X版只有在两侧中只有一侧输出时，才会输出信号。也就是说 只有当左侧，或右侧单独输出1才能输出信号，两侧都输出1或0它都没有信号，既两侧输出不同信号时它产生信号，输出相同信号时无信号。可以用于各种输出一 个1信号，让下一个电路输出，同时让上一个已经在输出的停止输出的电路。

然后是随机版，随机版会随机输出一个1或0的信号。当没有开关接入随机版时，随机版会一直不停的随机产生1或0的信号并输出。当随机版接入开关时，你每按动开关一次，随机版就会随机产生一个1或0的信号并输出。随机版可以用于某些需要随机产生信号的电路中（如老虎机）

最 后是最复杂的SR版（又称SR锁存器），在研究这个电路板的时候我遇到一点点小麻烦（后文会提到）好了，首先是基础讲解，SR版可以视作四个端口，分别是 S（SET设置），R（RESET重设）^端（总控端）和空白端（输出端），第一节（就是这一节）先讲解基础的SR和输出。S端，顾名思义，当你按下S端 的按钮，空白端（输出端，以后一直称为空白端）会输出一个长时间的信号，并且你再怎么按S都没有用。之后按下R端，重设了输出状态，即会回到最早的待输出 状态（灯会因为无信号输入灭掉，门不会自己关，因为没有新的信号输入）在待输出状态下再次按S可再次输出（既重复上面的步骤）

然 后是关于^端，理论上来说^端是控制S和R能否输出的，当^端打开时，S和R的输出有用，当^端关闭时，S和R都不能输出，但^不会影响到已有的输出状 态。但是小麻烦出现了，现版本好像出现了BUG导致当你在SR版的^端接入电路时，无论^是开启或关闭S和R都不能输出。所以请大家看一下@噜啦啦小鱼 在当时版本做的教程（详情见一楼，第二个连接）那我就说说SR版的反转态

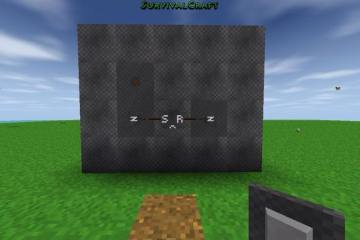

关于SR版的反转态也就是将S端和R端接入N版持续输入信号，然后使用总控端来操纵。如图是SR版的反转态，按一下按钮，灯亮且常亮，再按一下按钮，灯灭。对于单个SR版反转态可以理解为把一个瞬间信号转变为持续信号。但多个串联的SR版反转态就完全不一样了。下面来讲

首 先串联两个SR版反转态，按一次按钮，会出现图一的状况，两次为图二，三次为图三，四次的时候恢复不亮。那么当SR版反转态串联的时候（其实可以看作只是 SR版的反转态，不一定要串联），我们可以把它看作可能性表示器，当你有一个SR版反转态时，它只有两种可能性（1和0），但当你有两SR版反转串联那它 就有四种可能性（如图）当你有三个SR版反转串联它就有8种可能性，换一种话来说就是2^N 种可能性，N的数量取决于SR版反转态的数量。其实我也不知道这东西能拿来干嘛
