GrADS气象绘图入门教程

最近不少学气象的朋友私信问我，做科研绘图到底用啥工具比较靠谱。说实话，Python的Matplotlib、NCL这些我都用过，但如果你要快速处理气象格点数据、画天气图，GrADS (Grid Analysis Display System)依然是绕不开的经典工具。它体积小、运行快，尤其在Linux服务器上跑批量出图特别省心。这篇GrADS气象绘图入门教程，我就按自己踩坑的顺序，把安装、配置、读数据、出图整个流程聊一遍，新手跟着走基本能少走一半弯路。

应用名称：GrADS (Grid Analysis Display System)v2.2.1官方版 下载地址：https://m.fxxz.com/f/776161

先搞清楚GrADS到底是干啥的

很多刚接触的朋友会把GrADS当成单纯画图的软件，其实它全称是Grid Analysis Display System，翻译过来就是格点分析与显示系统。说白了，它是一套专门对付气象和海洋格点数据的工具。你手里的GRIB、NetCDF、二进制站点数据，它都能读。读完之后通过它自带的命令脚本，可以快速画出等值线图、矢量图、流线图，还能叠加地图底图。

我当初学的时候最大的感受就是：GrADS气象绘图的核心逻辑是“先描述数据，再显示数据”。你得先用open命令打开数据描述文件（.ctl），再用set命令设定维度环境，最后用d命令显示变量。这三步走顺了，后面就轻松很多。

安装其实没想象中那么难

Windows用户直接去官网下个预编译包，解压后把bin目录加到环境变量里就能用。Linux用户稍微折腾一点，但也就编译那几步。我建议新手先用Windows版熟悉基本操作，等命令记熟了再上服务器。

这里有个坑要提醒：安装路径千万别带中文和空格，不然GrADS (Grid Analysis Display System)启动时会报奇怪的错。我当初放在“D:\气象软件\GrADS”下面，折腾了半小时才发现是路径问题。另外，环境变量里要设好GADDIR和GASCRP，前者指向字体和地图数据，后者指向脚本库，不设的话画出来的图没有地图背景。

第一个GrADS脚本怎么写

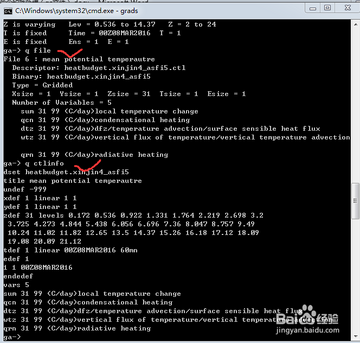

打开GrADS命令行窗口，你会看到一个ga>提示符。先别急着画图，用open命令打开一个示例数据。比如open model.ctl，成功的话它会告诉你数据描述信息。然后set lon 70 140，set lat 15 55，set lev 500，set time 00Z01JAN2020。这几句就是把范围锁定在东亚地区、500百帕高度、某个具体时次。

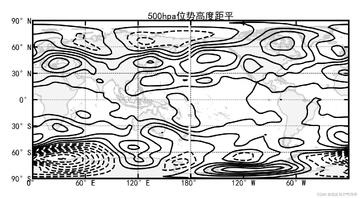

接着输入d hgt，屏幕上就会弹出一个窗口画出等值线图。第一次看到图出来的时候还挺有成就感的。如果你想保存图片，用printim命令，后面跟上文件名和格式，比如printim hgt500.png white。这里注意，GrADS绘图默认背景是黑的，加white参数才是白底，写论文用白底更合适。

常用的几个命令和脚本技巧

画图离不开这几个命令：set用来设定维度，d用来显示变量，c用来清屏，reinit用来重置环境。脚本里经常用while循环批量出图，比如循环时间维度，每个月画一张图。我建议把常用设置写成一个.gs脚本文件，每次run一下就行，省得重复敲命令。

还有个小技巧：用set gxout shaded可以画填色图，set gxout contour画等值线，set gxout vector画风矢量。配合cbarn.gs脚本可以自动加色标，这个脚本在GASCRP路径下能找到。很多人不知道GrADS (Grid Analysis Display System)自带了一堆实用脚本，多翻翻lib目录会有惊喜。

新手最容易遇到的报错

第一个常见错误是“cannot open description file”，多半是ctl文件路径写错了，或者文件格式不对。第二个是“data file not found”，检查ctl里dset指向的二进制文件路径。第三个是画图时提示“variable not found”，说明你d的变量名跟ctl里定义的对不上。

我印象最深的一次是画风场图，结果箭头密密麻麻跟刺猬一样。后来才发现是set arrscl没设好，默认箭头太大。改成set arrscl 0.5 10就顺眼多了。所以GrADS气象绘图这个事，参数微调很关键，别指望一次就完美。

进阶方向和学习资源

基本出图搞定之后，可以研究一下用GrADS做站点数据插值、画剖面图、叠加地形。再往后可以学学用Python调用GrADS的底层库，或者干脆转用MetPy。但不管怎样，先把GrADS (Grid Analysis Display System)这套命令逻辑吃透，对理解气象数据格式很有帮助。

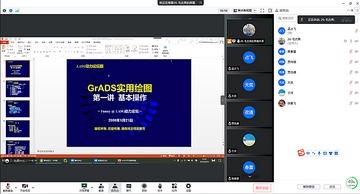

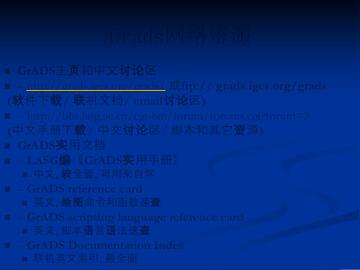

学习资源方面，官方文档虽然老但最权威，另外南信大、气科院的一些老师写过中文教程，网上能搜到PDF。B站也有不少实操视频，跟着敲一遍比光看快得多。最后说一句，GrADS界面确实复古，但干活是真的利索，别被颜值劝退。
