电工仪表仿真软件实操教程

最近不少兄弟问我，想学电工但手头没那么多仪表，万用表、钳形表、兆欧表一套买下来也不便宜，万一操作不当还把表烧了。其实现在有个挺省事的办法，就是用电工仪表仿真软件先在电脑上练手。我自己也是过来人，刚开始接错档位把保险管炸过，后来拿仿真软件反复试，心里才有底。这篇就按我实际用的流程，把电工仪表仿真怎么练、练什么、哪些坑要避开，一次性说清楚。不管你是刚入行的新手、准备考电工证的，还是职校学生，照着练都能少走弯路。

先搞明白：仿真软件到底能练什么

很多人一听仿真就觉得是花架子，其实真不是。像万用表测电压电阻、钳形表卡电流、兆欧表摇绝缘，这些基础操作在电工仪表仿真里都能模拟出来。软件里会给你一个虚拟电路，你选档位、插表笔、读数，错了它会提示，不会真烧表。我刚开始练的时候，专门挑电阻档去测电压，软件直接弹警告，这要搁真表上保险管就废了。仿真最大的好处就是容错，你可以可劲造，把各种错误操作都试一遍，记住什么情况下会出问题。

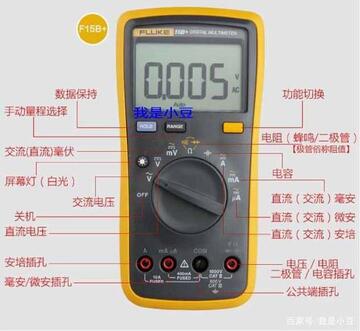

万用表仿真：档位和表笔是重灾区

万用表这块，新手最容易犯的错就是档位选错。测交流电压你打到直流档，读数要么是零要么乱跳。在电工仪表仿真里练的时候，我建议先把量程从大到小试一遍，看看指针或者数字怎么变。表笔插孔也别马虎，测电流红笔要换到电流孔，很多人忘了换，一测就短路。仿真软件里你可以反复插拔，形成肌肉记忆。还有个小细节，测电阻一定要断电，仿真里虽然不会真出事，但养成习惯后上真家伙才不会出事。

钳形表仿真：卡单根线才准

钳形表测电流，核心就一句话，卡单根线。你把火线零线一起卡进去，读数是零，这原理新手经常绕不过来。用电工仪表仿真练的时候，软件里会有明确的线圈让你卡，卡错了它会提示。我一般让学员先卡单根火线，看读数，再卡两根线对比，一下就明白了。另外钳口要闭合严实，有缝隙读数会偏小，仿真里也能模拟这个误差。这个点在实际排故中特别有用，比如判断电机是否缺相，卡单根线最直接。

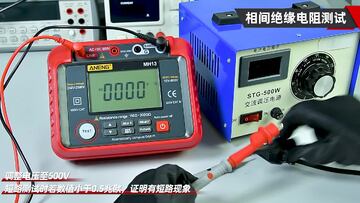

兆欧表仿真：摇速和读数要配合

兆欧表测绝缘电阻，手摇的那种，摇速快慢直接影响读数。在电工仪表仿真里，你可以控制摇速，看看120转每分钟和慢悠悠摇出来的值差多少。测之前一定要放电，仿真里会有一个放电按钮，别嫌麻烦，真表上不放电极容易电人。还有接线，L接导体，E接外壳，G接屏蔽层，这三个端子的用法在仿真里多试几次就记住了。我见过有人把L和E接反，读数根本没法看。

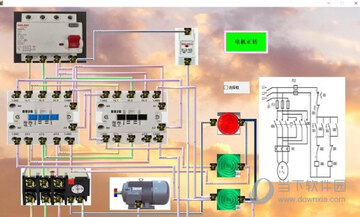

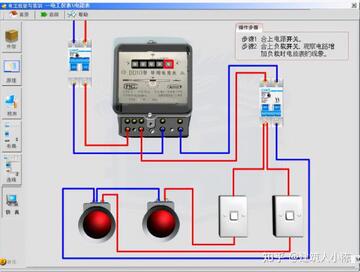

实操场景：照着电路图一步步来

光练单个仪表还不够，得放到具体电路里。比如一个简单的电机正反转控制电路，你用电工仪表仿真先跑一遍，用万用表测各点电压，用钳形表测各相电流，用兆欧表测电机绝缘。软件里可以设置故障点，比如某根线断了，让你用仪表去找。这个过程跟真实排故几乎一样，但不用怕触电，也不用怕烧设备。我建议每天抽半小时，挑一个电路反复练，一周下来手感就完全不一样了。

几个容易踩的坑，提前说下

第一，别只练一个软件，不同电工仪表仿真工具的界面和操作逻辑有差别，多试几个没坏处。第二，仿真读数跟真表有误差，别把仿真值当绝对标准，它主要是练流程和手感。第三，练的时候旁边放个本子，把容易错的档位、插孔、接线方式记下来，比光看强得多。第四，仿真练熟了赶紧上真表，手感这东西还是得摸实物。第五，别跳过安全步骤，仿真里不电人，真表可不一定。

总的来说，电工仪表仿真是个特别适合新手入门的工具，成本低、容错高、随时能练。你把这几个仪表在仿真里玩熟了，再去碰真表，心里就有谱了。希望这篇实操教程能帮到正在学电工的你，少烧几个保险管，少走点弯路。
