我的世界计算器原理详细分析

我的世界是一款很经典的生存类游戏，在游戏里面玩家可以制作各种各样的道具，其中计算器是比较有意思的道具，下面给大家分享下我的世界计算器原理详细分析，希望对大家有所帮助。

1、二进制4bit减法器（可算负数）：

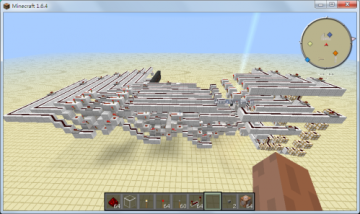

首先是成品图：

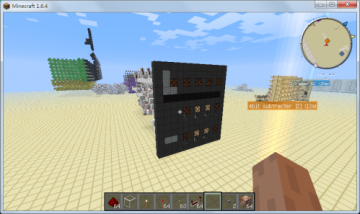

正面图~“L”中间的灯是负数指示

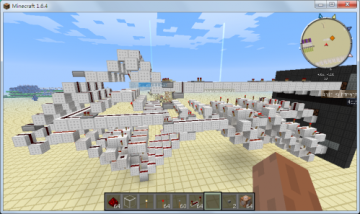

结构图~

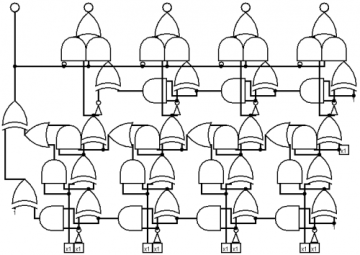

电路图

原理：减法器就是取“减数”的补码进行加法计算，然后分两种情况：不为负数：直接输出结果；为负数：取结果的补码输出。

2、二进制4bit乘法器（方便读取结果的设计！）

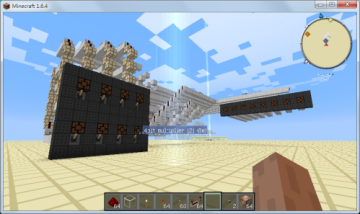

正面图~用得是折线设计，可以方便的查看结果！

背面图

电路

原理：乘法器其实就是加法，移位，加法，移位，加法。。。不懂得话列个竖式你就懂了。

3、8bit/4bit二进制除法器（重磅！）

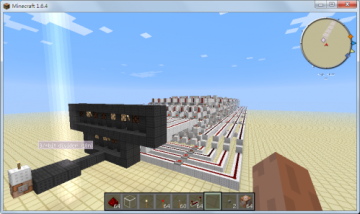

正面图~（因为比较大，没法使用折线型布线。。。）命令方块是传送用的

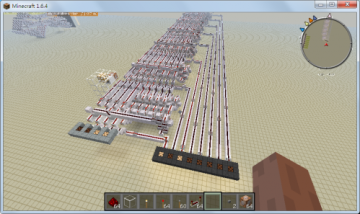

结果区~

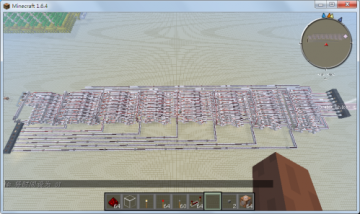

总览

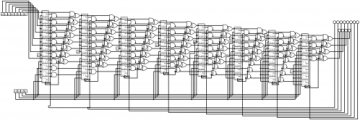

数电电路图

这货有点坑，做它累死我了！

原理：顺减：移位，比较大小，若原数大于减数，输出结果并输出1到商的对应位上；若原数小于减数，只输出原数。最后得到的就是余数，再把商加起来得到结果~（数电图为了方便就直接用了减法器）
