solidworks弹簧插件 免费版

solidworks弹簧插件可以帮助设计人员生成弹簧，而不需要设计人员重新设计~非常方便

支持输入长度和圈数、长度和节距、节距和圈数等相关参数。能选择弹簧形式，簧丝形状（圆形、矩形……）设定簧丝直径等等，基本能自动生成所有常用弹簧。

使用方法

1.先新建一零件，草绘一圆，此圆直径即为弹簧中径，

2.再运行宏(工具/宏/运行宏)，选择草图就可以设定参数了。

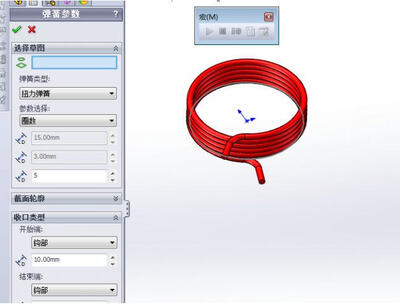

3.在Basic parameters下面选择第1步绘制的中径圆在Spring type 下面选择弹簧类型（compression压簧；extension拉簧，torsion扭簧，spiral蜗形弹簧）在defined by 下选择节距和参数或者其它再修改截面尺寸等即可。

安装说明

启动Solidworks，新建一个零件文件，直接拖入“生产各种弹簧的宏程序.swp”即可。
