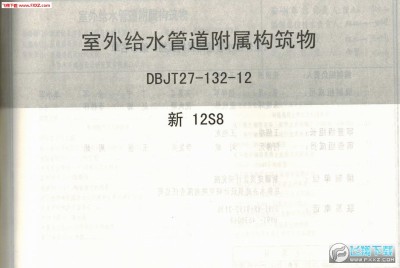

12S8图集

新12S8室外给水管道附属构筑物,发现这个图集很多朋友都在找啊，小编也是花了钱才弄到的，现在分享给大家吧，需要的朋友可以下载。

目录

砖砌圆形立式闸阀井

砖砌圆形立式蝶阀井

砖砌圆形卧式蝶阀井

砖砌水表井

砖砌圆形排气阀井

砖砌排泥阀(湿)井

说明：

1、 编制背景
    经过了约20年的发展，卧式闸阀和室外集中给水栓现已很少采用而多用蝶阀；阀门套筒已有专门埋地阀门代替；水表、排气阀和排泥阀已有新型产品，井内附件设置也有了变化。2003年国家又颁了新的给排水结构方面的相关规范。为了适应技术的发展，同时解决砖砌构筑物防水不好的问题，我们将原4本图集合并修编；同时废止了S160。

    2、 适用范围
    2.1本图集适用于城镇、小区及工业区DN15~DN1800、PN≤1.6MPa、覆土深度≤3m的室外金属给水管道工程。
    2.2本图集适用于城镇，修正后地基承载力特征值fak≥100KPa、可变荷载≤超20级重车，抗震设防烈度≤8度的地区。
    2.3除排泥湿井外，砖砌井均用于无地下水地区；钢筋混凝土井用于有（无）地下水地区均可。

    3、 编制内容
    3.1总说中介绍了图集设计条件、采用材料和施工要求。
    3.2图中编制了砖砌图形立式闸阀井、砖砌圆形立式蝶阀井，砖砌圆形卧式蝶阀井、砖砌水表井，砖砌圆形排气阀井，砖砌排泥阀（湿）井、钢筋混凝土矩形立式闸阀井，钢筋混凝土矩形立式蝶阀井，钢筋混凝土矩形卧式蝶阀井、钢筋混凝土矩形水表井、钢筋混凝土矩形排气阀井等11种常用构筑物。
    3.3图集按和各种构筑物分段编制，每段中均包括工艺安装图、结构施工详图和材料表。

    4、 技术要点
    4.1与原S143~S146相比较有如下变化：
    ① 取消了井下操作方式，均为地面操作方式
    ② 取消了阀门套筒。
    ③ 取消了卧式闸阀，增加了立式（卧式）蝶阀。
    ④ 取消了无止回阀水表井
    ⑤ 增加了钢筋混凝土的结构型式。
    4.2目前国内大口径蝶阀各厂家产品尺寸差距大；操作机构的位置不同，因此采用产品不同时要核对操作孔的位置。
    4.3使用中注意核对地质、荷载等条件是否满足具体工程需要

    5、 使用方法
    5.1当设计条件均满足工程要求时，可直接引用。
    5.2当阀门尺寸和附件配置不同时，选用人员需自行排尺寸；然后按P11中“6附属构筑物主要控制尺寸”选构筑物，并将结果表达在设计文件中。
    5.3当结构设计条件不满足工程要求时，请结构专业人员提供处理措施，并将结果表达在设计文件中。
    5.4施工单位按本图集和有关设计文件施工。
