LTspice是一款非常不错的电路仿真软件,使用这款软件能够设计属于自己的电路开关,并且这款软件包含很多电路模板供使用,操作方法十分的简单,需要的小伙伴赶快下载吧。
教学与电路图演示仿真
模拟电路图仿真
开关电源电路图仿真
信号处理和放大电路图仿真
HIFI电路图仿真
模拟电路图噪音分析
线性电路图仿真
PLL电路图仿真
时钟电路图仿真
基准电压源电流源仿真
电路图讲解与仿真
功放电路图仿真
模拟滤波器电路图仿真
模拟信号频谱分析
大部分pspice,multisim的应用可以用ltspice替代

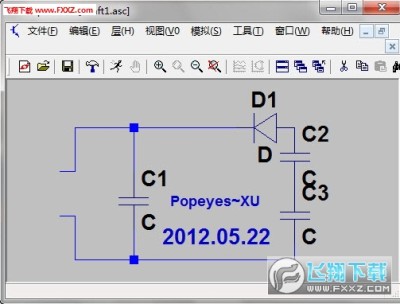

1、LTspice电路图原理图绘制
鼠标操作:
左键:选择操作,执行操作,和普通windows应用一样的
中间:滚动放大和缩小
右键:进入菜单执行菜单选项,在画图连线,选择等操作的时候右键可以终止操作
常规操作:放大,缩小,最优视图,移动,复制,镜像,旋转 参看LTspice电路图仿真菜单和功能命令 LTspcie仿真原理图绘制添加基本器件:添加基本的器件主要包括电阻,电容,电感,二极管和符号(GND)可以在Edit菜单里面添加,也可以直接点击图标添加相应的器件。
选取IC器件:选取IC可以选取凌特的产品模型,也可以选取通用的三极管,mosfet,磁珠,LED,等器件模型,同时信号激励源,模型电源等也在这里面。通过这个按钮,可以添加任何你需要库里已有的器件,也是最常用的选项。
添加电源负载和信号源:点击添加IC器件图标进入库文件选择对话框,如下图选择电源,负载,还是信号源。
电路连线:电路图的连线,剪切工具可以删除连线(或者使用Delete按键),拖拉和移动可以调整元件和连线的位置。
2、LTspice 电路图仿真设置
对话框:LTspice进行所有的配置(AC,DC,瞬态,噪音等)都是通过右键菜单:Edit simulation CMD进入。
3、瞬态分析
主要配置的参数:信号源首先配置好(V3)设置成1Khz,0.7V(1.4Vpk-pk),offset 0V。
Stop time:停止时间(仿真的波形时间长度)
Time to start saving time: 开始保存数据时间(从那一刻保存数据)
Maxim time stem:最大时间间隔(这个参数直接关系到精度和计算的时间,1uS和1nS计算量差1000倍),参看FFT的差别(1uS和10nS的区别),如果配置精度达到一定程度,再提高精度意义不是很大,所以要衡量时间和精度问题。
