史上最强报文格式大全中文图文说明

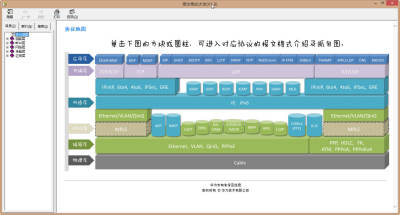

网络协议图全景,搞网络的必备 链路层 MPLS层 网络层 传输层 应用层

内容：

1 序、1.1  协议的概念协议由语法、语义和时序三部分组成：

语法：规定传输数据的格式；
语义：规定所要完成的功能；
时序：规定执行各种操作的条件、顺序关系；
1.2  TCP/IP体系结构TCP/IP协议分为四层结构，每一层完成特定的功能，包括多个协议。本课程实验中相关协议的层次分布如附图3-1所示。
图1-1 TCP/IP协议层次

这些协议之间的PDU封装并不是严格按照低层PDU封装高层PDU的方式进行的，附图3-2显示了Ethernet帧、ARP分组、IP分组、ICMP报文、TCP报文段、UDP数据报、RIP报文、OSPF报文和FTP报文之间的封装关系。
图1-2 各协议PDU间的封装关系

2 链路层协议报文格式2.1  Ethernet报文格式最新的IEEE 802.3标准（2002年）中定义Ethernet帧格式如下：
图2-1 以太网报文格式

l  其中，类型/长度值小于1536（0x0600）时表示数据字段的长度，大于等于1536（0x0600）时表示数据字段的协议类型。类型/长度值0x0800表示帧中封装的数据为IP分组，类型值0x0806表示帧中封装的数据为ARP分组。
l  Ethernet II类型以太网帧的最小长度为64字节（6＋6＋2＋46＋4）最大长度为1518字节（6＋6＋2＋1500＋4）。其中前12字节分别标识出发送数据帧的源节点MAC地址和接收数据帧的目标节点MAC地址。（注：ISL封装后可达1548字节，802.1Q封装后可达1522字节）
l  接下来的2个字节标识出以太网帧所携带的上层数据类型，如下：
IPv4: 0x0800
ARP:0x0806
PPPoE:0x8864
802.1Q tag: 0x8100
IPV6: 0x86DD
MPLS Label:0x8847
l  在不定长的数据字段后是4个字节的帧校验序列（Frame. Check Sequence，FCS）
