UML建模工具(StarUML) v5.0.2.1570

UML建模工具(StarUML)是一款开放源码的UML开发工具，灵活、可扩展性强的特点是得这款软件广受好评，作为uml的画图必备工具，本软件支持用例图、类图、序列图、状态图、活动图、通信图、模块图、部署图以及复合结构图等。

相关特色

StarUML支持UML2.0定义的大多数图，但缺少对象图（object diagram），包图（package diagram），时间图（UML timing diagram）和交互预览图（interaction overview diagram）等功能，虽然对象图和包图完全可以通过类图编辑器画出来。StarUML遵守UML的语法规则，不支持违反语法的动作。

StarUML 支持多种格式的影像文件可导出JPG、JPEG、BMP、EMF和WMF等格式的影像文件。 StarUML 可以依据类图的内容生成Java、C++、C#代码，也能够读取Java、C++、C#代码反向生成类图。反向工程有两个主要用途，其一是旧有的源码反转成图之后，可以构建UML模型的方式继续将新的设计添加上去；另一项用途是想要解析源码时，可以通过反转的类图来理解，不再需要查看一行又一行的代码，这将节省大量的时间和精力。

另外，StarUML也结合了模式和自动生成代码的功能，方便我们落实设计。

StarUML使用实例：

同事给我推荐了一款UML工具，开始用着没什么，但越用越感觉不错，我甚至都想什么时候把机器上的ROSE删除，直接用这款软件了，听说这个软件是一个韩国人用DELPHI写的，支持UML2.0。

下面就是我偶尔用StarUML做的几个演示图，当然很不全面，更多的功能还要使用一段时间之后才能体会出来。当然有兴趣的朋友不妨也试一下，相信会有更多的发现。

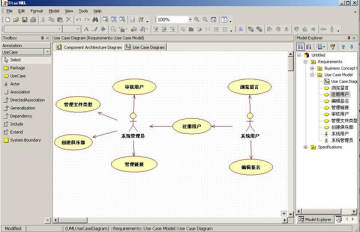

1、用例图: usecase

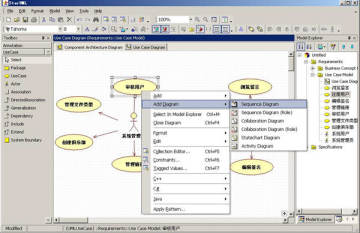

2、生成时序图，协作图，活动图等

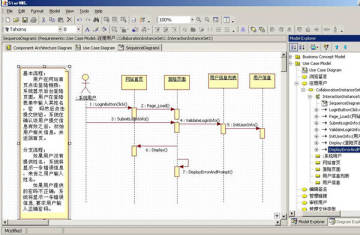

3、生成的时序图：

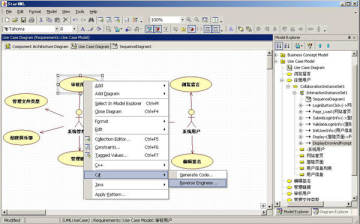

4、反向工程以及生成代码:

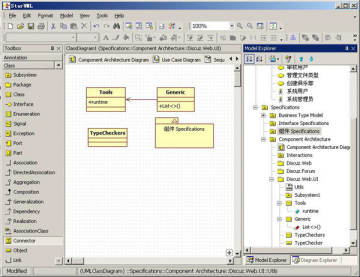

5、类图:
