MCUISP stm32编程软件 V0.994 中文版

MCUISP是深圳鹏远电通科技的一个软件，作为第三方的软件来说非常不错，当大家学习stm32之后，会越来越觉得mcuisp好用，小编觉得比官方的好用多了，有兴趣的小伙伴不妨下载试试。

使用方法：

1.硬件准备

硬件：STM32主板

         USB转TTL(pl2303或者CH430等等都行)

2.软件准备

软件：MCUISP烧录软件，相应的USB转TTL模块驱动。

3.接线

接线：目标板      USB转TTL

         GND           GND

         PA9            RXD

         PA10          TXD

目标板随意供电，  USB转TTL模块由USB供电

下载的时候需要把BOOT0设置为高电平!

4.ISP软件设置

打开开源资料里面的MCUSIP软件，波特率可以使用最高的波特率，串口会自动扫描，选择标签“STM ISP”，选择“编程后执行”，选择“DTR的低电平复位，RTS高电平进Bootloader”，可以点击“STM32F器件信息”查看是否有回应，。

OK,一切准备就绪，这个时候先不打开主板电源，点击开始编程，然后打开主板电源，检测到复位信号，程序就可以下载了！因为勾选了编程后执行，所以程序下载完后，会自动运行。

MCUISP进行串口烧录的方法

提示：

1）确保板子的B0,B1是接地的。

2) 确保开发板的PA9,PA10跳线帽是默认的与CH340的两个引脚相连（发货的时候默认就连上）

3)  确保已经安装好了CH340驱动，

4）MCUISP 注意左下方：“DTR 低电平复位，RTS高电平进bootloader” 同时注意，usb线连接板子下方的usb-232口，而不是左侧的。

5) 波特率对于M4开发板，请选择76800，其他跟下图一样即可。

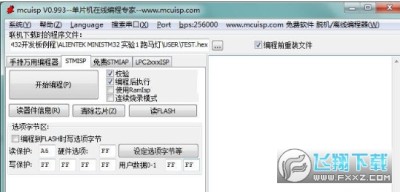

说明（按下图序号）

①点击搜索串口，选中CH340虚拟出来的串口号（选中的时候，串口号旁边会提示：USB-SERIAL-CH340）

② 确定通信波特率：对于M3开发板，一般选256000问题不大，对于M4开发板（探索者），请选择76800（选高了不行）

③选择要下载的HEX文件：在实验工程目录的OBJ子目录下面有

④选择STMISP

⑤注意勾选：校验 以及编程后执行，其他的都不要选

⑥这里的勾勾请不要选。

⑦这里务必选择：第四项：DTR低电平复位，RTS高电平进bootloader.
